◎ 首頁 > 應(yīng)用與服務(wù) > 應(yīng)用技術(shù)
發(fā)布時(shí)間:2023-06-15
作者：曲銘海;王永奇;張建華
CHI關(guān)鍵詞：納米無機(jī)抗菌劑;制備;堿式碳酸鋅;應(yīng)用;復(fù)合納米材料;反應(yīng)體系;乙二醇溶液;納米氧化鋅;納米硫酸鋇;氫氧化鋇;縮聚溫度;二氧化碳;原位復(fù)合;有機(jī)基體;聚酯切片;前驅(qū)體;硫酸鋅;碳酸銨;懸浮液;包覆層;微粒子;穩(wěn)定性;均相;分離

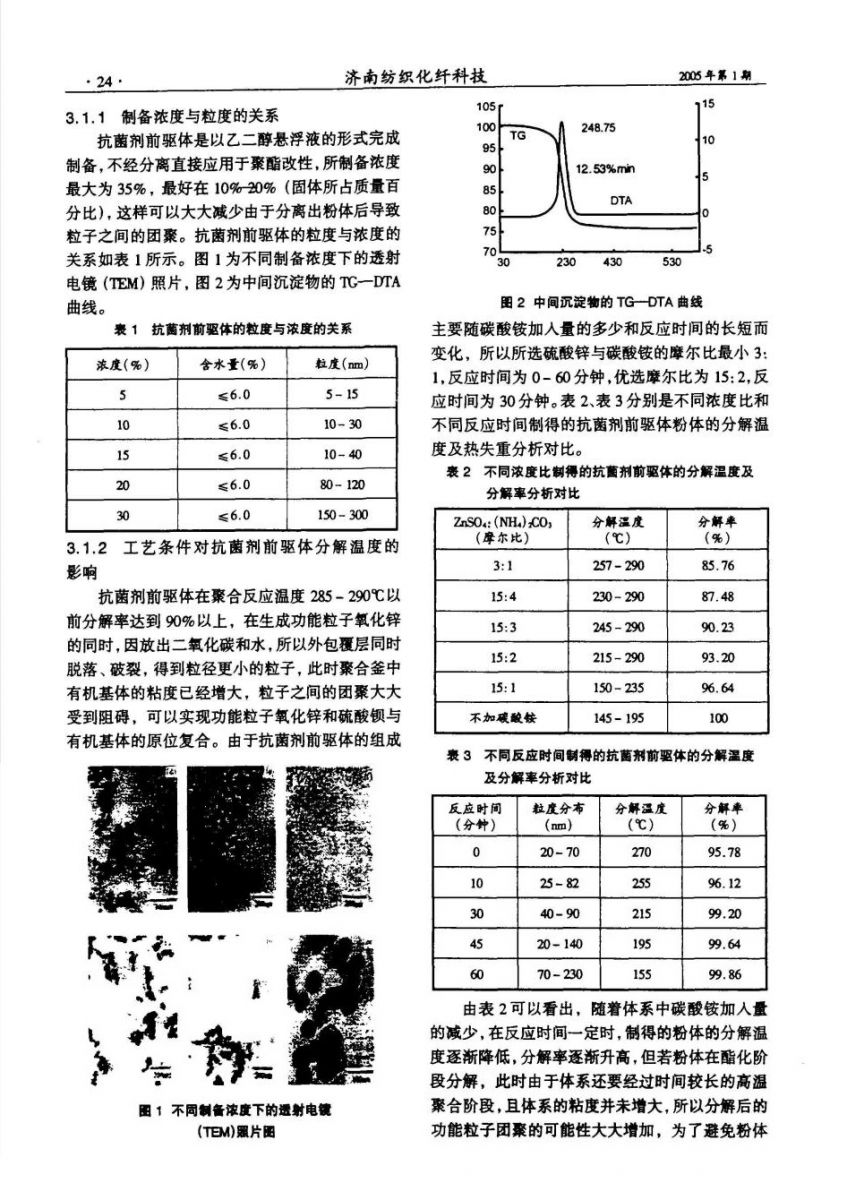

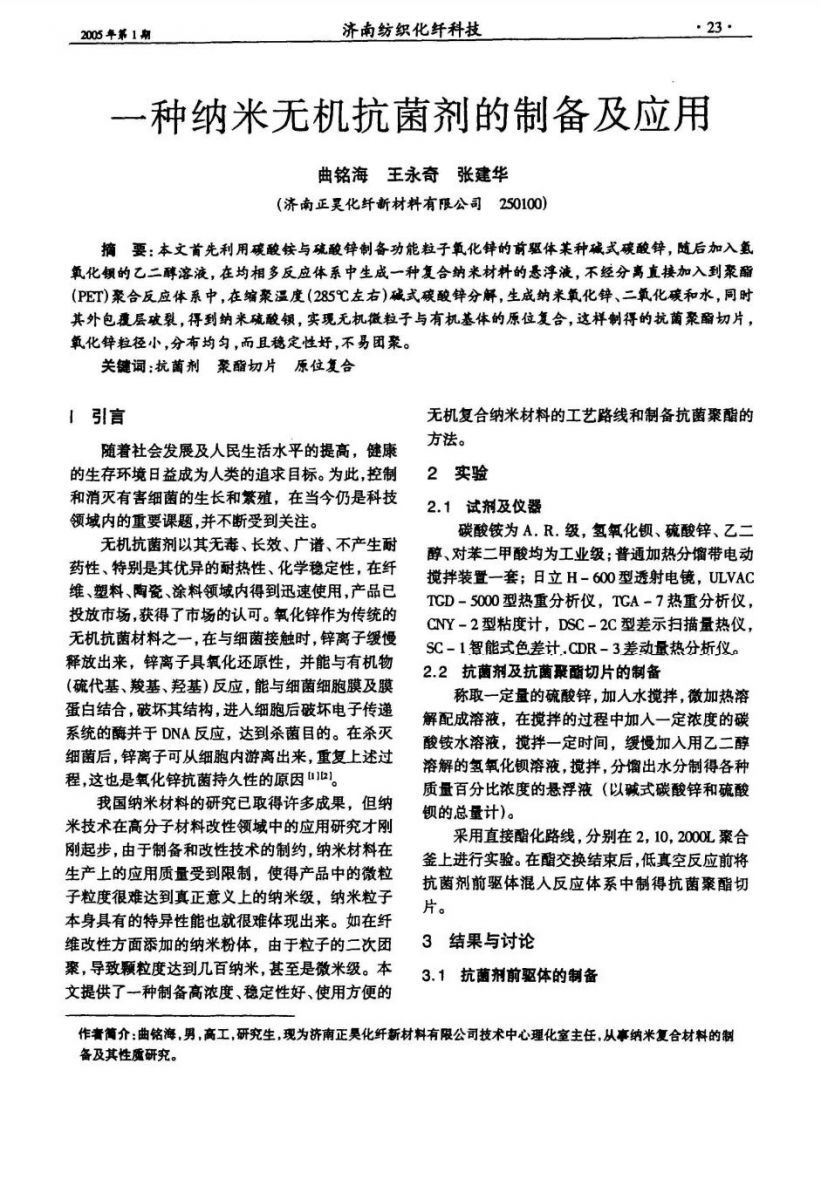

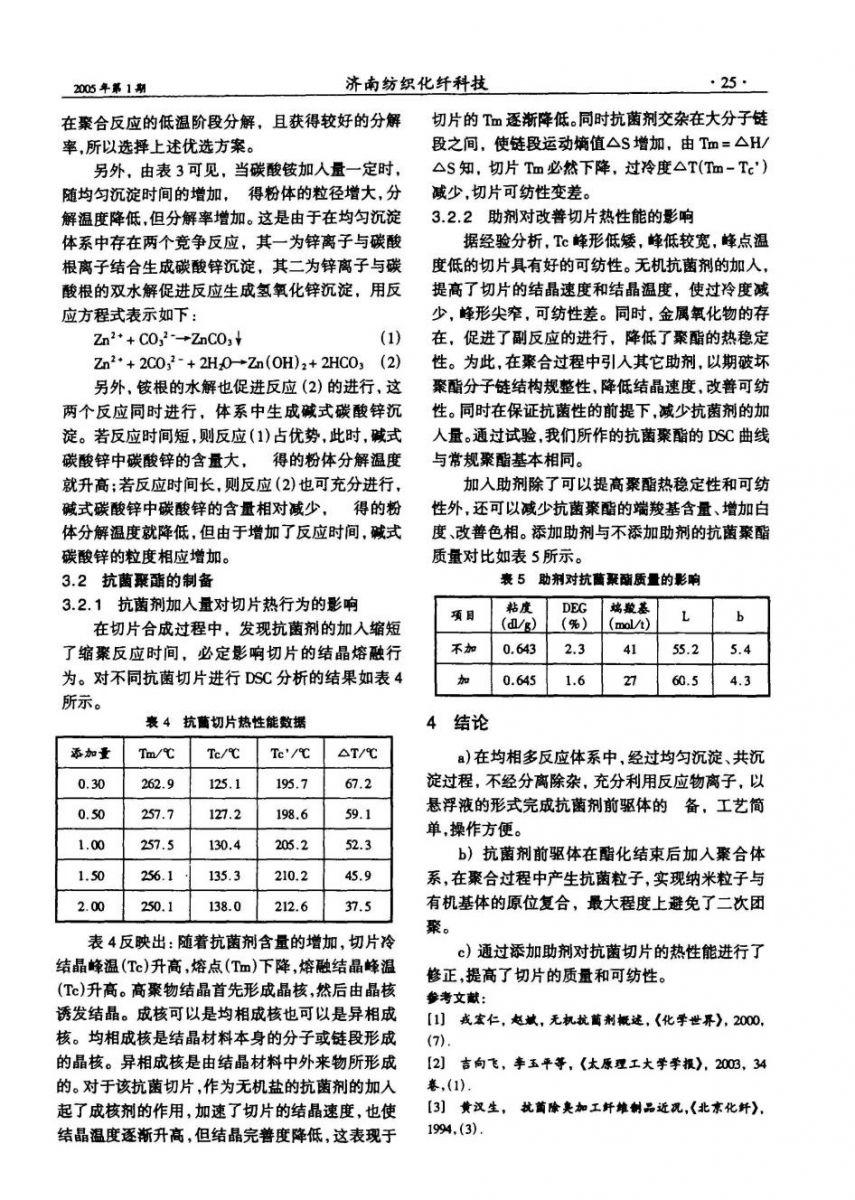

摘要：本文首先利用碳酸銨與硫酸鋅制備功能粒子氧化鋅的前驅(qū)體某種堿式碳酸鋅。隨后加入氫氧化鋇的乙二醇溶液，在均相多反應(yīng)體系中生成一種復(fù)合納米材料的懸浮液，不經(jīng)分離直接加入到聚酯(腫)聚合反應(yīng)體系中，在縮聚溫度(285℃左右)堿式碳酸鋅分解，生成納米氧化鋅、二氧化碳和水。同時(shí)其外包覆層破裂，得到納米硫酸鋇，實(shí)現(xiàn)無機(jī)微粒子與有機(jī)基體的原位復(fù)合，這樣制得的抗茵聚酯切片，氧化鋅粒徑小，分布均勻，而且穩(wěn)定性好，不易團(tuán)聚。
